| Jenis gentian: | G657A1 G652D G657A2,G657B2, G675b3 | Bahan Kabel: | LSZH |
|---|---|---|---|
| Kiraan gentian: | 12 Serat | Jenis Poland: | UPC /PC |
| Kehilangan Sisipan: | Kehilangan Standard | Jenama Penyambung MPO: | US Conec, Senko |
| Cahaya Tinggi: |
12 Kord tampalan MPO MTP gentian, 0.9mm kord tampalan MPO MTP, Kabel tampal gentian LSZH mtp mpo |
||

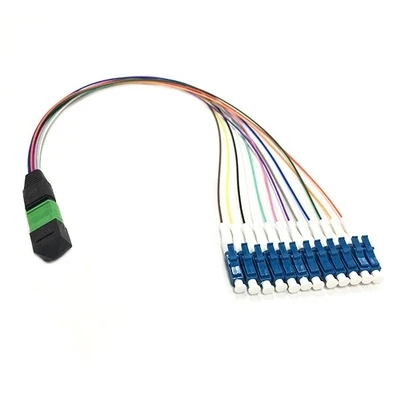

12F MTP® male to 12F LC/UPC MPO Breakout / kabel abah-abah 0.9mm SM G657A1 LSZH kabel
0.9mm singlemode 12F MTP® abah-abah dipasang terutamanya dalam kaset gentian optik MPO, panel atau pemasangan batang tulang belakang dengan port peralatan aktif, menjimatkan ruang rak pusat data yang mahal dan memudahkan pengurusan gentian. Bahagian sekeping penyambung MPO jenama Conec AS dan ferrule memastikan prestasi optik yang baik, dan pada masa yang sama ia adalah kos efektif. Setiap penyambung MPO ORC diuji 100% di bawah peralatan interferometer 3D dengan data yang boleh dikesan.
ciri-ciri
◆ Pilihan kekutuban ialah gaya TIA A, B atau C (Kaedah B ialah standard)
◆ Gentian kipas keluar dari penyambung MPO/MTP ke dalam simpleks atau dupleks individu
◆ Disesuaikan untuk panjang, mengejutkan, jenis penyambung, gaya pecah, kiraan gentian dan pelabelan
◆ Tersedia dalam OS1/2, OM2, OM3 dan OM4
◆ Tersedia dalam FC,LC, SC, ST, MU dan MTP
Permohonan
◆ Kesambungan Modul Optik 40/100G
◆ Pengkabelan Pusat Data
◆ Kaset Dan Lekapan Rak
◆ Rangkaian Telekomunikasi
Spesifikasi
1. Suhu Operasi & Penyimpanan
| Parameter | Min | Maks | Unit | |
| 1 | Suhu Operasi | -40 | 70 | ijazah |
| 2 | Suhu Penyimpanan | -40 | 70 | ijazah |
2. Prestasi Optik
| item | Parameter | ||||
| Penyambung MPO/MTP® | SM(1310nm/1550nm) | MM(850nm) | |||
| Standard | Kerugian Rendah | Standard | Kerugian Rendah | ||
| Kehilangan Sisipan | tipikal | 0.5dB | 0.2dB | 0.5dB | 0.2dB |
| maksimum | 0.7dB | 0.35dB | 0.7dB | 0.35dB | |
| Kerugian Pulangan | >=60dB untuk APC | -- | |||
| >=40dB untuk PC | >=20dB untuk PC | ||||
| Lelaki Perempuan | Lelaki: dengan Pin; Perempuan: tanpa Pin | ||||
| Penyambung LC/FC/SC | ||||
| item | SM | MM | ||
| 1310nm/1550nm IL(dB) | 1310nm/1550nm RL(dB) | 850nm IL(dB) | 850nm RL(dB) | |
| PC | <=0.2 | >=50 | <=0.3 | >=25 |
| APC | <=0.3 | >=60 | N/A | N/A |
3. Parameter Geometri
| MT | ||||
| Pengukuran | Had Lulus/Gagal | |||
| Parameter | Min | Maks | ||
| Jejari Kelengkungan | Panjang Axel | 2000mm |
∞ |
|
| Pendek Axel | 50mm |
∞ |
||
| sudut | Panjang Axel | -0.2 darjah | 0.2 darjah | |
| Pendek Axel | APC | 7.8 darjah | 8.2 darjah | |
| PC | -0.2 darjah | 0.2 darjah | ||
| Ketinggian gentian | 1000nm | 3000nm | ||
| Ketinggian Gentian Berbeza | N/A | 500nm | ||
| Tinggi Serat Bersebelahan | N/A | 300nm | ||
| Panjang Ferrule | 7.9mm | N/A | ||
| FC/LC/SC UPC | ||
| item | Lulus gagal | |
| Parameter | Min | Maks |
| FC ROC | 10.00mm | 25.00mm |
| LC ROC | 7.00mm | 25.00mm |
| Ketinggian gentian | -100.00nm | 50.00nm |
| Apex Offset | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| item | Lulus gagal | |
| Parameter | Min | Maks |
| ROC | 5.0mm | 12.00mm |
| Ketinggian gentian | {{0}}.0nm | 50.0nm |
| Apex Offset | 0.00μm | 50.00μm |
| Sudut APC | 7.700deg | 8.300deg |
| Ralat Kekunci | -0.500deg | 0.500deg |
4. Butiran Penyambung
Kelebihan Produk
◆ Kami melepasi banyak pengesahan sistem kualiti, seperti ISO, RoHS; dan lulus Ujibakat Pembekal bagi akaun utama.
◆ Kami mempunyai kapasiti pengeluaran yang tinggi. Kapasiti kord tampalan standard ialah 15,000 penyambung/hari dan kapasiti produk MT ialah 3000 penyambung/hari.
◆ Piawaian ujian kami sangat ketat. Setiap kabel diuji secara individu dalam barisan pengeluaran kami serta 100% diuji oleh jabatan QC.
◆ Perkhidmatan kami adalah layak. Kami menuntut perkhidmatan yang responsif dan berpengetahuan kepada setiap pelanggan.
Sembang Aliran Proses QC ORC
Rancangan Pengeluaran ORC
Soalan Lazim
1. S: Bagaimanakah anda boleh menguji pelompat mod tunggal?
J: Kabel tampalan mod tunggal kami telah diuji untuk pemeriksaan muka akhir, ujian IL dan RL mod tunggal.
2. S: Adakah kabel ini serasi dengan pelbagai modul?
J: Ya, kabel LC boleh serasi dengan SFP, SFP+(BIDI SFP+), XFP, kabel SC boleh serasi dengan BIDI SFP, GBIC, X2 dan XENPAK.
3. S: Apakah purata masa utama anda?
A: Masa utama kami dikawal dalam masa 5 hari bekerja untuk produk biasa. Untuk produk MT, kapasiti kami ialah 3000 penyambung setiap hari.
4. S: Bolehkah anda menghasilkan mengikut sampel yang kami hantar kepada anda?
A: Sudah tentu, kami boleh menghasilkan mengikut sampel atau lukisan teknikal anda.
